高壓母線槽

母線槽產品--高壓母線槽

一、適用范圍

RSMX-GM共箱封閉新型母線通道。適用于交流50~60Hz，電壓3.6KV,額定電流400~6300A的供電系統。二、結構特點及技術參數

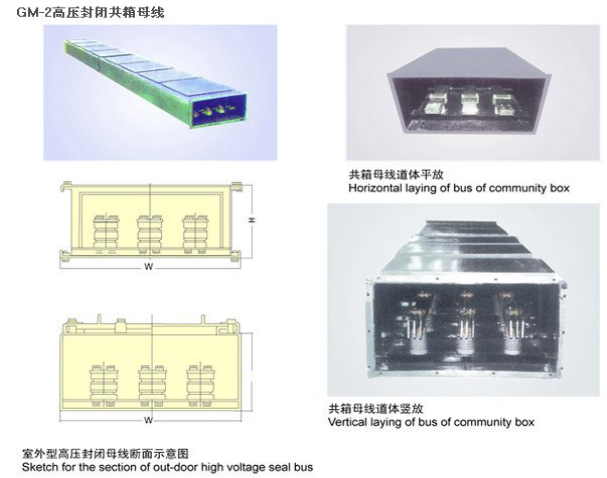

1.母線基本結構:

⒉結構特點:

母線槽產品型號說明、結構及技術參數

l)該系列母線槽具有優良的抗短路性能，由于具有鋁(或弱磁鋼板)外殼的保護，能夠有效地減弱渦流或環

流引起的結構發熱，降低母線槽外殼溫度，減小電能損耗，提高載流量，減輕電動力。

2)該系列母線槽結構先進，安裝維修孔可任意設置于母槽的上部或下部，對于大電流戶內母線槽在殼體的

兩側及下部設有通風百頁窗，來加強散熱，降低溫升。

3)采用雙重絕緣及殼體多點連接接地，使維護'工作量明顯減小，安全性能得到顯著提高。

4)采用波紋管伸縮節，安裝簡單，可實現水平、垂直方向兩個自由度的調節，不僅能滿足不同溫降及熱脹

冷縮引起的伸縮要求，還可以對由于基礎沉降所引起的誤差進行補償，解決了傳統滑板式伸縮裝置的防護等級差，安裝麻煩，運行不可靠的缺點。

5)為了解決變壓器、發電機及配電柜運行時產生的震動對母線槽的負面影響，在其與母線槽連接外采用軟

連接或銅編織帶，外殼之間加入橡膠墊來減小震動;對于母線槽本體，在系統中加裝減震器，對瓷瓶和導電排實現彈性支持，較好地避免了外殼產生的機械震動及地震波給封閉母線帶來的破壞。

6)母線槽的熱傳遞主要靠熱輻射，為了很好的利用熱輻射，在母線槽外表面噴涂淺灰色油漆來減少對可見

光的吸收;在母線槽內表面噴涂黑色油漆來加強內部熱量對外殼的輻射，同時防止電暈。

7)為了避免冬天戶外、戶內溫度變化產生的偶然凝露現象，在穿墻處設置穿墻套管，使戶外與戶內母線槽

完全隔離:垂直安裝時，法蘭在內，水平安裝時，法蘭在外。

8)為了提高母線槽的允許運行溫升，防止在沿海露天以及電化腐蝕嚴重的大氣對接頭的電解腐蝕，降低接

觸電阻，所有接頭全部采用鍍銀處理，使其接頭允許溫升提高到65K，大大高于正常工作時溫升。9)為了使母線槽的自振頻率避開產生共振的頻率范圍(對于單條母線其共振頻率范圍為35~135Hz)，并使作

用于母線上的電動力減小，合理地確定絕緣子間的跨距，選擇絕緣子的型號、規格及強度等級。

10)為了對可拆接頭進行溫度監視，在變壓器、發電機及配電柜與母線槽的連接出口處設置密封式觀察窗，

通過示溫貼片或遠紅外線測溫裝置來直接測量溫度，監視母線系統的運行情況。

11)為方便用戶，可以根據用戶需要，在發電機出口處以及勵磁變壓器的一次側裝入電流互感器，方便用戶

檢測電流。

3.主要技術參數

l)絕緣電阻:每一段母線槽單元絕緣電阻值應大于或等于1000MQ2500V兆歐表)。

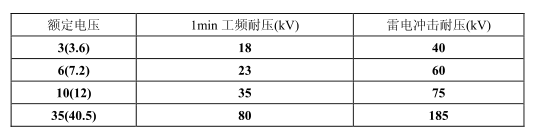

2)介電強度:每一段母線槽出廠前均經受1分鐘工頻耐壓試驗，工頻耐壓及雷電沖擊耐壓數值，見表

3)接地系統:符合IEC364-5-54對接地系統的要求。4)防護等級:戶內型:IP40;戶外型:IP43、IP54。

5）負載性能:在額定電流下，外殼的溫升符合GB763-90《交流高壓電器長期工作時的發熱》標準要求。6)短路性能:動熱穩定試驗符合GB2706-89《交流高壓電器動熱穩定試驗方法》標準要求。

母線槽廣泛應用于發電廠，工礦企業等場所作為發電機與主變壓器，變壓器與高壓配電柜以及高壓設備主回路間的電氣連接。供貨長度按2m/節設置，一般單節長度不大于3m。
