1應用概述

在低壓成套開關設備的生產中，開關柜的結構不斷改進，從早期的PGL、GCL、GCK到現在的GCS、MNS.sIVAcON、OKAY等類型的低壓成套開關設備，開關柜的結構和防護等級不斷的進步,現已能夠達到國家標準要求的分隔方法4和防護等級IP54或更高，而主母線槽（水平母線槽)的載流能力卻進步不多，一方面是因為母線槽的布局受到開關柜空間的約束，另一方面是因為大電流下母線槽銜接困難的問題沒有解決。

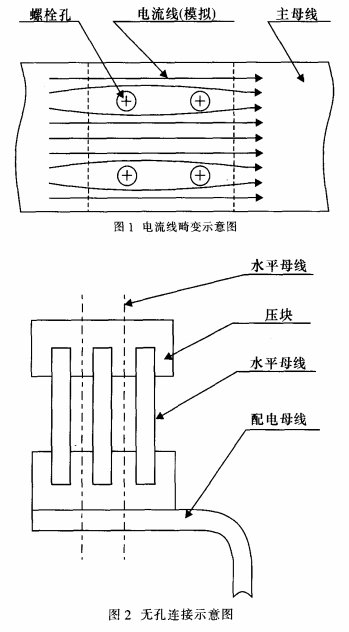

現在,低壓成套開關設備母線槽體系的銜接主要是利用螺栓銜接。螺栓銜接在小電流、母線槽數量不多的情況下具有緊湊、可靠、便利等特色;而跟著用電設備的增加，開關柜的容量越來越大，用螺栓銜接的缺點也日益顯露出來:因為需要在母線槽上鉆螺栓孔，造成母線槽截面不同，必然引起母線槽電流流線的畸變，如圖1所示。所以要求螺栓用孔盡可能的小以盡量減小對電流的影響，但是在配電房里進行拼柜的過程中不可避免的存在累積公役，開關柜的數量越多累積公役越大，往往造成配電母線槽和主母線槽的螺栓孔產生錯位。為了解決螺栓孔錯位問題，大都情況下是采納沖橢圓形孔或沖大孔。這就存在矛盾:螺栓孔開大了，嚴重影響母排載流量，螺栓孔開小了，安裝不便利。研討新的銜接方法成了開關柜制造商的重視的焦點，無孔銜接這種新技能逐步成為規劃人員研討的目標，并且獲得一定的成功。現在已有多家廠家研討出方法各異的的無孔銜接技能。筆者也于2001年開始對無孔銜接技能進行研討,并規劃出另一種異乎尋常的無孔銜接方法，通過產品試制和實驗，證明這種銜接方法是行之有效的。

2無孔銜接的使用

現在使用在低壓成套設備里的無孔銜接方法，大都是選用異型母線槽作為配電母線槽。功能單元的電纜或銅排不是用螺栓直接與異型母線槽銜接，而是靠特制的夾具固定在異型母線槽上，以滿意不同位置的銜接要求，便利安裝，進步功率。

筆者所選用的無孔銜接方法是在水平母線槽不沖螺栓孔的情況下，通過特制的銅塊將配電母線槽與水平母線槽銜接起來，用壓塊和螺栓緊固。圖2是這種銜接方法的示意圖。

要知道在母線槽連接處的電阻，除了母線槽本身存在的電阻外，還存在一個觸摸電阻。這是由于:不論母線槽外表處理得怎么光滑平坦，在微觀環境下，母線槽外表也是凹凸不平的,如圖3所示，兩片母線槽之間的搭接實際上只要母線槽外表上很多小尖峰之間的觸摸，電流流過搭接面的實際面積減少了，電流線發生嚴峻的縮短現象，產生縮短電阻R，取其中一點剖析其結構如圖4所示。另一方面，母線槽從加工完畢到裝在開關柜里有一定的時間差，很簡單由于暴露在空氣里而構成一層薄膜（如氧化膜等)，使電阻增大，稱為膜電阻R,。所以觸摸電阻實際上是由這兩部分組成，即

公式（1）只是說明接觸電阻的主要組成部分，實際上接觸電阻還受接觸部分的結構形式、材料、表面加工情況和通電電流大小等很多因素的影響，要準確地計算接觸電阻是很困難的。在實際工作中常用表示一定條件下接觸電阻與壓力的函數關系的經驗公式:叫

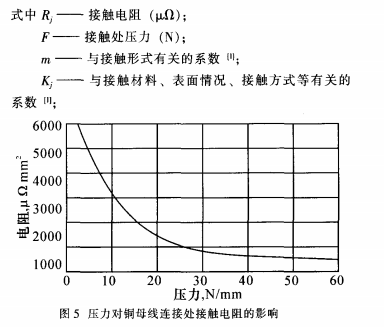

由公式（2）可知，影響母線槽搭接面觸摸電阻的主要因素有外表的條件K、m和所施加的壓力F。當母線槽外表處理和觸摸面積確定了，則Kj、m也確定了，于是觸摸電阻Rj與壓力F成為反比關系，壓力F越大，觸摸電阻Rj越小。圖5是壓力對兩片銅導體銜接處觸摸電阻的影響曲線圖。

3實驗驗證

筆者根據多年來對低壓成套開關設備的開發規劃、工程規劃等經驗，使用上面觸摸電阻與壓力成反比這個理論依據，規劃了如圖2所示的無孔銜接結構，在保證有滿足觸摸面積的情況下，通過進步壓力的辦法來減小觸摸電阻，并先后兩次通過做樣柜進行通電驗證。

第一次驗證

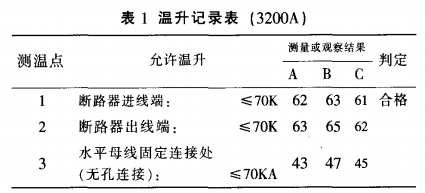

低壓成套開關設備類型:MNSG;樣柜結構:進線柜根本骨架800×x800，饋電柜根本骨架600x800，采用C型槽板組裝而成;水平母線槽:采用2×120x10;安裝方位:頂部;外殼防護等級IP40;電流強度3200A;電源和開關柜母線槽之間的銜接導線:2x120x10mm2x3m。PC柜、MCC柜的配電母線槽與主母線槽（水平母線槽）的銜接采用無孔銜接辦法(圖2所示);實驗辦法和標準嚴厲按照國家標準GB7251.1-1997的有關條款。對母線槽體系的要害處和搭接面進行丈量，測得部分溫升記載如表1。

表1顯現，母線槽體系的溫升符合國家標準GB

7251.1-1997的要求，也就是說規劃的無孔銜接計劃是卓有成效的。當然，要嚴厲證明這種無孔銜接技能的可行性，靠-一-次實驗結果是不夠的，必須經過屢次不同電流強度的實驗來驗證，所以筆者結合公司低壓成套開關設備MNSG請求國家強制性產品認證(CCC)的需要，進行了第二次驗證。

第二次驗證

低壓成套開關設備型號:MNSG;樣柜結構:進線柜根本骨架1000x1000，饋電柜根本骨架600x1000，選用C型槽板組裝而成;水平母線槽:選用4x125x10;安裝方位:頂部;外殼防護等級IP40;電流等級:5000A;電源和開關柜母線槽之間的銜接導線:6x120x10mm'x3m;PC柜、MCC柜的配電母線槽與主母線槽(水平母線槽)的銜接選用無孔銜接方式(圖2所示)。

表2是溫升試驗室的質檢人員按照國家標準GB7251.1-1997的有關條款對該樣柜進行溫升試驗，對整個母線槽體系的關鍵處和搭接面進行測量（測得部分溫升記載)

經過公司的質檢人員對樣柜進行溫升試驗后，認為此套樣柜的母線槽體系完全符合國家標準GB7251.1-1997的要求，所以將該低壓成套開關設備（類型MNSG，短時耐受電流80kA，水平母線槽電流500OA）于2004年4月送至湖南電器研究所電器檢測實驗室，進行國家強制性產品認證(CCC）查驗，成果順暢經過各項試驗，并取得了國家強制性產品認證(CCC）查驗陳述。

4總結

這種母線槽無孔銜接方法，實現了主母線槽不沖螺栓孔而配電母線槽可以在水平母線槽任意方位銜接的目的，解決了水平母線槽跟配電母線槽銜接難的間題。從試驗成果顯現，這種母線槽無孔銜接方法，只要確保有足夠的接觸面積和接觸壓力，完全能替代螺栓銜接滿足低壓成套開關設備對母線槽體系的要求，完全可以應用于出產中。一些重點工程如廣州世界會展中心低壓配電柜、京珠高速等工程都部分采用了這種銜接方法，運轉至今用戶反映良好。當然，受目前加工技能和工藝水平的約束，無孔銜接技能大規模用于出產還存在必定的難度，如加工成本高等。但隨著技能的發展，工藝的提高，無孔銜接技能大規模用于低壓成套開關設備的出產是可行的,特別是在空間小、電流容量大的情況。
