4.施工工藝流程及操作關鍵

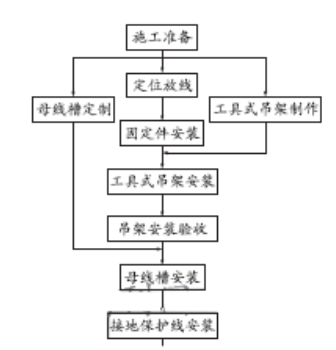

（1）施工工藝流程（圖1）
圖1 施工工藝流程圖
2）構造節點詳圖

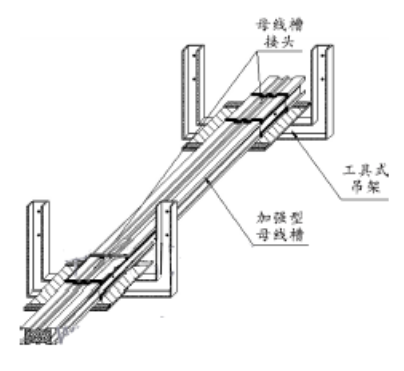

加強型母線槽工具式吊架安裝示意圖（見圖2）
圖2 加強型母線槽工具式吊架安裝示意圖
加強型母線槽工具式吊架安裝剖視圖（圖3）
加強型母線槽東西式吊架構造圖（圖4）
（3）操作關鍵
施工準備
①審閱規劃圖紙，勘查施工現場，綜合考慮母線槽的裝置路線、裝置標高及預埋件和預留孔洞的方位及尺度。
②編制施工計劃：依據規劃圖紙和勘查結果編制施工計劃。
③對母線槽裝置人員進行技能交底，告知母線槽的裝置辦法和關鍵。
④依據施工計劃編制資料運用計劃并進行資料的準備作業。
⑤在土建施工階段進行預留孔洞、預埋件施工。
⑥母線槽架設的沿線模板等設備撤除結束，場所整理潔凈，路途暢通。
⑦在管道及空調工程施工根本結束后進行室內母線槽裝置。如需交叉作業，應做好工程的制品維護作業。
定位放線
①依照?qǐng)D紙規劃要求，利用水準儀、經緯儀等丈量?jī)x器復核土建移送的基準線進行定位放線；
②依據規劃圖及施工計劃，從母線槽始端至終端（先干線后支線）找好水平或垂直線（建筑物如有坡度，母線槽應隨坡度），確認并標出支撐物的具體方位。
固定件裝置
①吊架膨脹螺栓固定
裝置在建筑物上的吊架應依據母線路徑的走向丈量出較準確的吊架方位，在已確認的方位上鉆孔，先固定好裝置吊架的膨脹螺栓。
鉆孔直徑的差錯不得超越＋0.5 mm～0.3 mm；深度差錯不得超越+3 mm；鉆孔后應將孔內殘存的碎屑鏟除潔凈。
打孔的深度以將套管悉數埋入墻內或頂板內，表面平齊為宜。
用木錘或墊上木塊后用鐵錘將膨脹螺栓敲入洞內，螺栓固定后，其頭部偏斜值不該大于2 mm。
②預埋鐵的克己加工尺度不小于120×60×60（mm），在土建結構施工中進行預埋，預埋鐵平面應緊貼模板，并應固定結實。
東西式吊架制作
①東西式吊架在施工現場選用槽鋼焊接制作而成。
②鋼板焊接
吊架制作好今后，依據規劃及裝置確認的位
置，在吊架上焊接鋼板。焊接了鋼板今后的吊架必
須依照規劃要求進行防腐處理。
東西式吊架裝置
①依照規劃圖裝置吊架。吊架在裝置時選用紅外線水平儀找直，找平，以保證裝置后橫平豎直。
②吊架裝置的距離不大于4.5 m。
吊架裝置檢驗
東西式吊架裝置結束后應進行質量檢驗，在檢驗合格后方可進行下一步工序的施工。
加強型母線槽定制
①本工法所選用的加強型母線槽由工廠定制，出廠前已經過加肋處理。
②母線槽規格及類型有必要符合規劃要求，附件完全；母線槽與配件、附件和緊固件各種型鋼均應選用鍍鋅標準件。
③各種規格母線槽的直線段、彎通、母線槽附件及支、吊架立柱及型鋼等有產品合格證，母線槽殼表里以及母排應光滑平坦，無棱刺，不該有歪曲翹邊等變形現象。
④母線槽訂制應按規劃要求進行，不該有誤，應反復校核以免造成糟蹋。
母線槽裝置
①把母線槽裝置于東西式吊架的鋼板上。
②母線槽本體應運用專業銜接板銜接結實。
③先裝置母線槽直線段及彎通、三通等常規附件，然后現場丈量各種特別形狀的彎通、非標準件，并及時把外形尺度提供給生產廠家，再由生產廠家進行工廠化加工，保證工程裝置質量。
④母線槽的裝置有必要結實牢靠，橫平豎直，無歪曲變形，附件完全。
⑤母線槽直線段銜接選用銜接板，用墊圈、繃簧墊圈、螺母緊固，接口縫隙嚴密平齊，母線應與外殼同心，答應偏差應為±5 mm；母線槽段與段銜接時，兩鄰段母線槽及外殼宜對準，相序準確，銜接后不該使母線及外殼受額外應力。
⑥母線槽的終端應選用專用的終端頭封堵。
⑦在線路分支接頭處應選用相應查接線箱。
接地維護線裝置
①每段母線槽的金屬外殼間應銜接牢靠，且母線槽全長與維護導體牢靠銜接不該少于2 處與接地（PE）干線相銜接。
②封閉、插接母線的金屬外殼僅作為防護外殼，不得作維護接地干線（PE 線）用，但外殼有必要接地。每段母線間應用不小于16 mm2 的織造軟銅帶跨接，使母線外殼相互銜接成一體。
母線槽調試通電
與插接式母線聯接設備及聯線裝置結束，母線送電前應進行耐壓實驗，500 V 以下母線可用500 V搖表?yè)u測，絕緣電阻不小于0.5 MΩ。

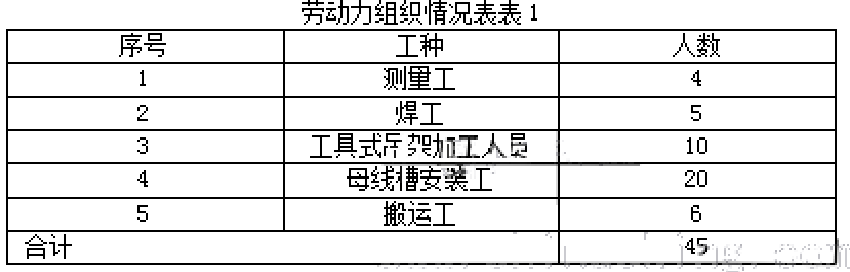

（4）勞動力組織，見表1。
